Induktorių vaidmuo buvo aprašytas ankstesniuose straipsniuose. Taigi, kokių rūšių induktoriai yra?
Daugelį induktorių klasifikavimo metodų pagal induktyvumo formą galima suskirstyti į fiksuotus ir kintamuosius. Pagal magnetinio pralaidumo savybes jis skirstomas į tuščiavidurę ritę, feritinę ritę, geležinę ritę ir varinę ritę. Apvijos struktūra yra padalinta į vieno sluoksnio ritę, daugiasluoksnę ritę ir korio ritę... Šiame darbe daugiausia pristatomi keli įprasti induktoriai.
1. Chip apvijos galios induktorius
Paprastai jį sudaro ritės ir magnetinės šerdys, kurios filtruoja ir svyruoja grandinę. Jam būdingas platus induktyvumo diapazonas, didelio tikslumo induktyvumas, maži nuostoliai, paprastas gamybos procesas ir maža kaina, tačiau jo trūkumas yra tas, kad jis yra ribotas tolesniam miniatiūravimui.
2. Integruotas formavimo induktorius
Integruoti liejiniai induktoriai, taip pat žinomi kaip formuoti induktoriai, gaminami įkasant apvijos korpusą į metalinius magnetinius miltelius. Palyginti su apvijų galios induktoriais, jis turi geresnį magnetinio ekranavimo efektą, stiprius anti-elektromagnetinius trukdžius ir stiprią prisotinimo galimybę.
3. Laminuoti induktoriai
Todėl pavadinimas reiškia, kad laminuoti induktoriai yra daug sluoksnių, sukrautų kartu, tačiau šis sluoksnis reiškia ferito sluoksnį. Laminuoti induktoriai, mažo dydžio, labai aukšto standartizavimo laipsnio, labai tinka didelio masto automatizuotai mašinų gamybai.
4. Ferito granulių filtras
Visas pavadinimas yra ferito magnetinis granulių filtras, kuris turi puikų aukšto dažnio filtravimo efektą ir buvo plačiai naudojamas dėl mažos kainos. Šiuo metu ji apima įvairias pakavimo formas, tokias kaip tuščiaviduriai magnetiniai karoliukai, magnetiniai karoliukai per šerdį ir magnetiniai pleistrai.
5. I-induktorius
I-induktoriai paprastai susideda iš magnetinės šerdies, vielos apvijos ir kitų medžiagų, jų pagrindinė struktūra yra panaši į apvijos galios induktorių, kištukiniai I-induktoriai gali būti suprojektuoti į didelių srovės induktorių dėl didelio tūrio ir didelės apvijos. vietos, todėl jis turi tam tikrų pranašumų naudojant didelės galios gaminius.
6. Tuščiaviduriai induktoriai
Tuščiaviduris induktorius daugiausia naudojamas signalų apdorojimui ir naudojamas rezonansui, priėmimui ir perdavimui. Oras gali būti naudojamas aukšto dažnio grandinėse, todėl kai kurie produktai, kurie nėra per daug reiklūs, vis dar naudojami.
7. Strypiniai induktoriai
Strypinis induktorius yra patobulinta tuščiavidurio induktoriaus versija, induktyvumo vertė yra proporcinga pralaidumui, magnetinė medžiaga į tuščiavidurę ritę, induktyvumo vertė, Q vertė ir kt.
8. Spalvotas žiedinis induktorius
Spalvoti žiediniai induktoriai yra patobulinti strypinių induktorių gaminiai, daugiausia įjungiami gaminiai, daugiausia naudojami signalams apdoroti. Kaina yra labai maža, o daugelyje pigių elektroninių gaminių vis dar naudojami spalvoti žiediniai induktoriai.

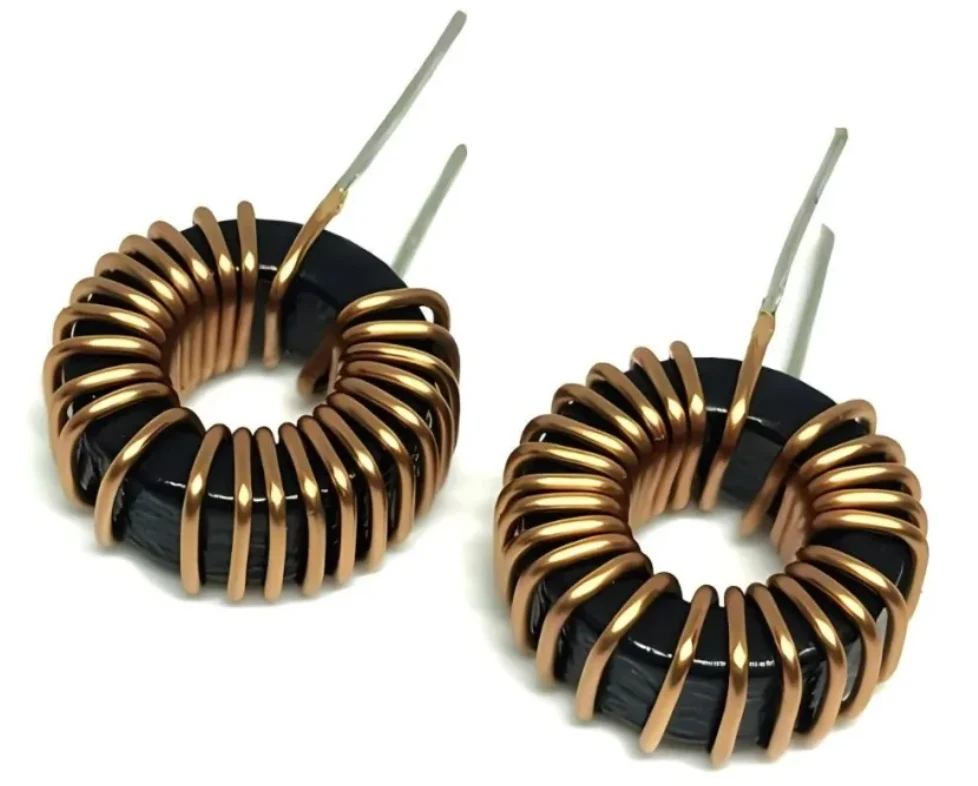

9. Žiediniai induktoriai
Toroidinis induktyvumas daugiausia sudarytas iš toroidinės magnetinės šerdies ir ritės įtaiso, yra idealiausias induktorius, uždara magnetinė grandinė, EMI veikimas yra geras, jį lengva apskaičiuoti ir suprojektuoti, tačiau jo trūkumus reikia apvynioti rankiniu būdu.
10. Skeleto induktoriai
Bendra EE, UU struktūra, jos esmė yra bendro režimo induktorius, palyginti su žiedine induktoriumi, jis turi aukštesnį automatizavimo laipsnį.
11. Plokšti induktyvumo ritės
Patobulintas žiedinio induktoriaus gaminys gali būti automatiškai suvyniotas, plokščia linija turi didelį skerspjūvio plotą ir gali užtikrinti didelės srovės praėjimą, kuri tam tikru mastu gali pakeisti žiedinį induktorių.
12. Transformatorius
Transformatoriai gali būti laikomi specialiais induktoriais ir dažnai naudojami maitinimo šaltiniams perjungti. Be to, galios topologijoje dažniausiai naudojami PFC induktoriai ir LR induktoriai, o kai kurie duomenys taip pat laikomi transformatoriumi, o jo esmė yra induktorius.
