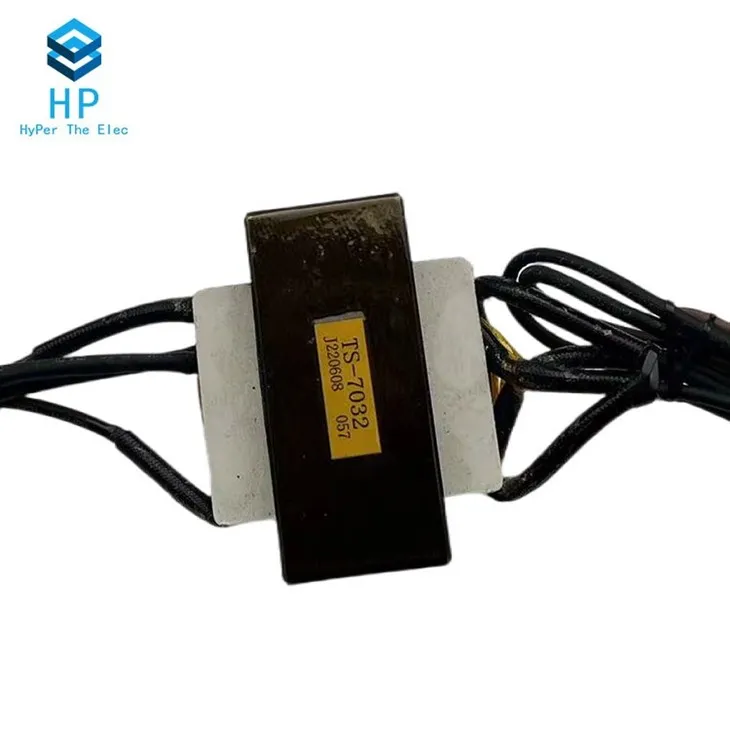

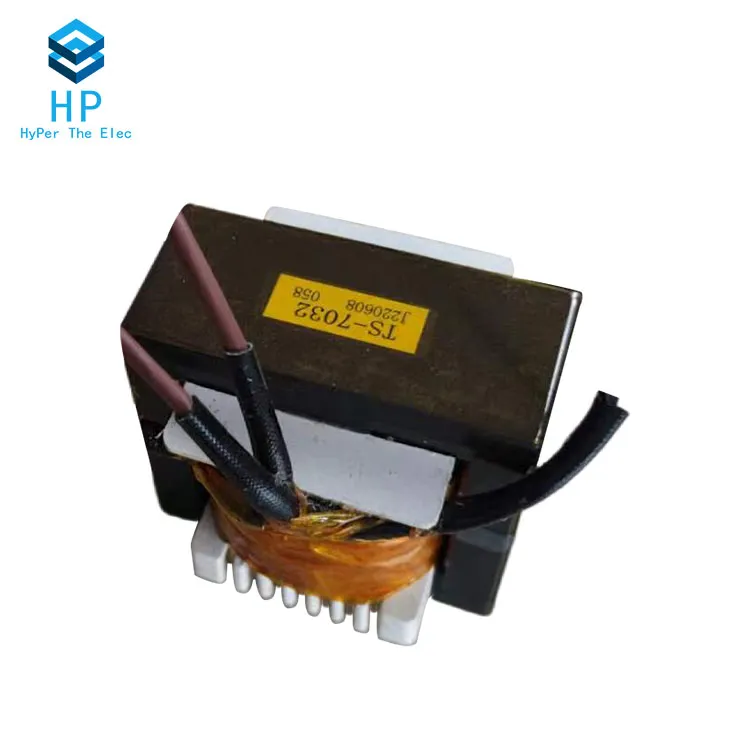

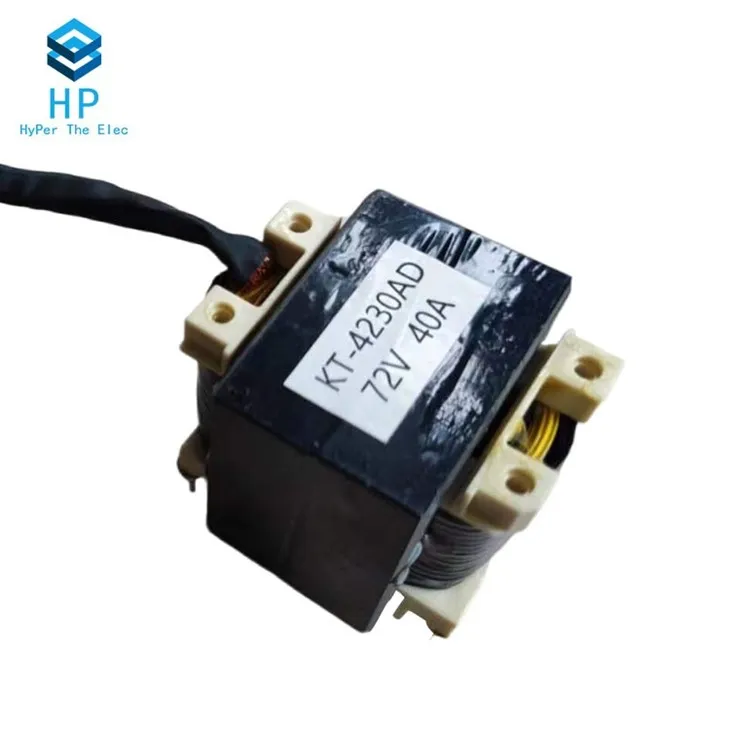

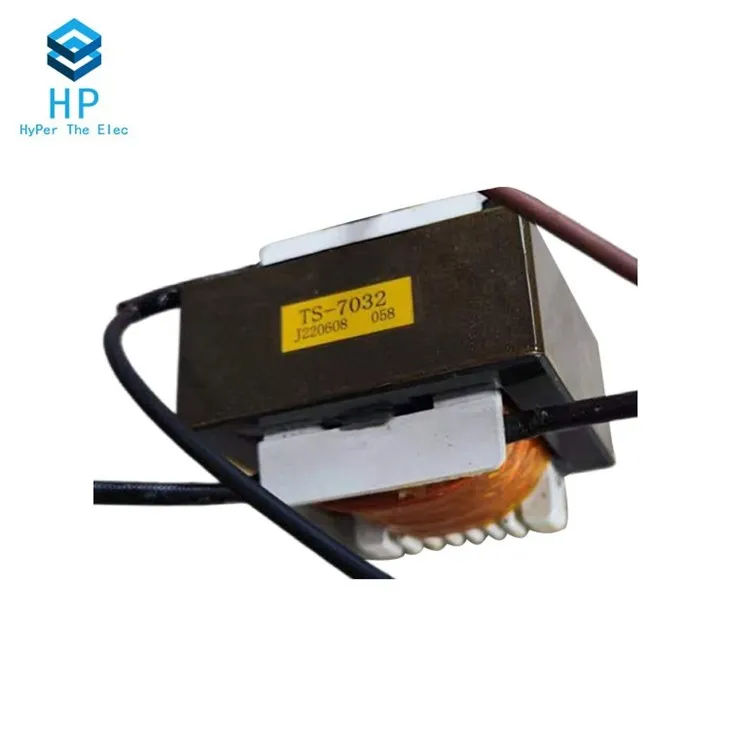

Impulsinis transformatorius

Vadinamasis impulsinis transformatorius yra plačiajuostis transformatorius. Netiesinis iškraipymas yra nepaprastai svarbus ryšio transformatorių rodiklis, todėl transformatorius turi veikti esant pradiniam šerdies pralaidumui, todėl net ir labai mažos galios transformatorius, kaip įvesties transformatorius, turi būti gana didelis. Be to, kad atsižvelgiama į transformatoriaus dažnines charakteristikas, taip pat labai svarbus klausimas, kaip sumažinti nuostolius.

Originalus: Wuxi, Jiangsu, China

Sertifikavimo vienetas: ISO9001, CE, ISO14001, OHSAS18001 ir kt.

Kaina: derinama

Mokėjimo sąlygos: TT, LC

Pristatymo data: derinama

Pakuotė: Eksporto standartas

Rinkos: Viduriniai Rytai / Afrika, Azija, Pietų Amerika, Europa / Šiaurės Amerika

Garantija: 1 metai

Minimalus užsakymo kiekis: 1 komplektas

Diagramos pritaikymas.

1. Energijos konvertavimo programos: tokios kaip aukštos įtampos generatoriai, uždegimo žvakės ir kibirkščių iškrovikliai.

2. Medicinos sritis: impulsiniai transformatoriai gali būti naudojami medicinos įrangoje, pavyzdžiui, impulsiniuose elektroterapijos prietaisuose, elektroterapijos instrumentuose ir rentgeno prietaisuose;

3. Radaro laukas: impulsinis transformatorius yra svarbi radaro sistemos dalis, galinti realizuoti atstumo skaičiavimą, greičio matavimą ir radiolokacinės sistemos spinduliuotės valdymą;

4. Pramonės automatikos sritis: impulsiniai transformatoriai gali būti naudojami mašinoms ir įrangai, pvz., CNC staklėms, kompiuteriams ir pramoniniams robotams, gaminti.

Impulsinio transformatoriaus veikimo principas

Impulsinio transformatoriaus veikimo principas naudoja geležies šerdies magnetinio prisotinimo charakteristikas, kad įvesties sinusinės bangos įtampa būtų transformuota į transformatorių su siaura impulsų išėjimo įtampa. Jis gali būti naudojamas degikliui uždegti, tiristorių paleidimui ir pan. Impulsinio transformatoriaus konstrukcija tokia, kad originali apvija yra įvorė ant šerdies kolonėlės su didele dalimi, pagaminta iš silicio plieno lakštų, o antrinė apvija yra ant šerdies kolonėlės. su maža dalimi, pagaminta iš Pomo lydinio medžiagos, kurią lengva labai prisotinti, o magnetinį šuntą galima nustatyti dviejų stulpelių viduryje. Ryšys tarp įtampos ir magnetinio srauto, įėjimo įtampa u1 yra sinusinė banga, kuri sukuria sinusinį magnetinį srautą Φ1 kairėje geležies šerdyje. Dešiniajame šerdyje esantis magnetinis srautas Φ2 yra labai prisotintas ir yra plokščia banga, kuri kinta tik apie nulį ir iškart prisisotina iki fiksuotos vertės. Kai Φ2 kerta nulinę reikšmę, antrinėje apvijoje indukuojama labai staigi siauro impulso elektrovaros jėga e2. Magnetiniame šunte yra oro tarpas, o Φσ iš esmės kinta tiesiškai, panašiai kaip magnetinis nuotėkis, o jo funkcija yra užtikrinti, kad Φ1 būtų sinusinė banga.

Pagrindinis impulsų transformatorių panaudojimas

Impulsiniai transformatoriai plačiai naudojami radaro, konversijos technologijose; apkrovos varžos ir tiektuvo charakteristikų varžos atitikimas; impulsų įtampos padidėjimas arba sumažėjimas; pulso poliškumo keitimas; transformatoriaus antrinių ir pirminių grandinių izoliacija naudojant kelias antrines apvijas, kad būtų galima nustatyti fazių ryšį; maitinimo dalies nuolatinės srovės komponento izoliavimas; stipri jungtis tarp kolektoriaus (anodo) ir bazės (vartų) tranzistoriaus (arba vamzdžio) impulsiniame osciliatoriuje; Keliems skirtingos amplitudės impulsams gauti naudojamos kelios antrinės apvijos, kad vamzdžio plokštės kilpa ir užtvaro kilpa arba kolektorius ir tranzistoriaus bazė sudarytų teigiamą grįžtamąjį ryšį tarp kolektoriaus ir pagrindo, kad būtų sukurtas savaiminis sužadinimas. svyravimas; kaip galios sintezės ir konversijos elementas
